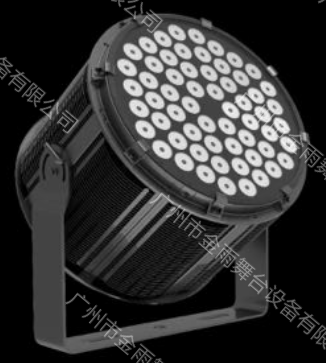

一、產品結構

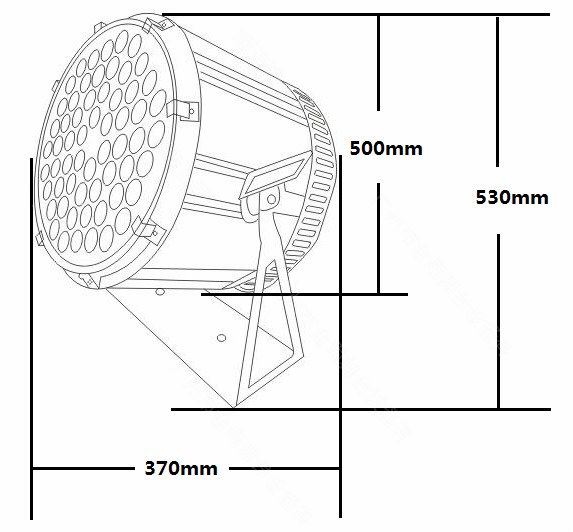

巨霸遠程投射燈尺寸參考示意圖
二、產品參數
|
燈具功率 |
650W （單顆10W*60顆＆#160; RGBW混色） |
|
投射距離 |
300米 |
|
燈具尺寸 |
L370mm*W500mm*H530mm |
|
燈具重量 |
凈重26KG＆#160;＆#160; 毛重 30KG |
|
電源輸入 |
220V |
|
防水等級 |
IP66 |
三、產品特性
※ 1.功能強大，一臺巨霸遠程投射燈可與十五臺普通54顆比擬效果！
※ 2適用場景：山體鋪色、遠程面光、大型水秀湖面鋪色等。

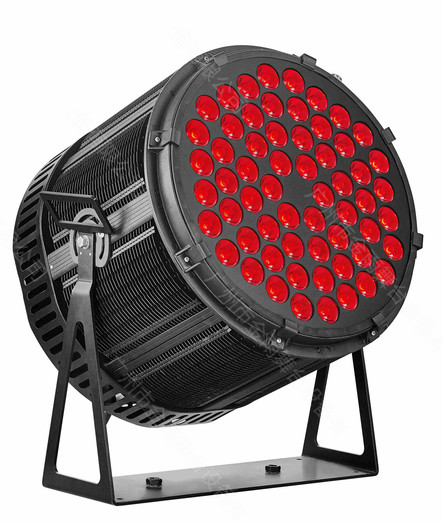

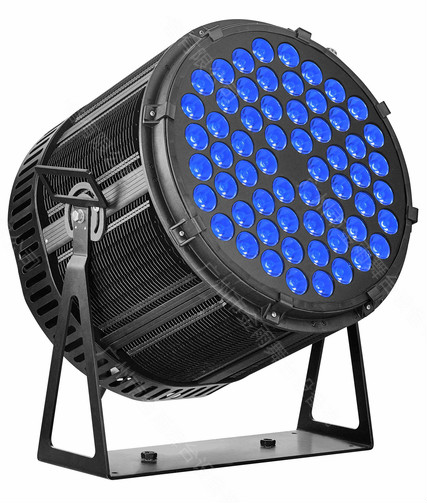

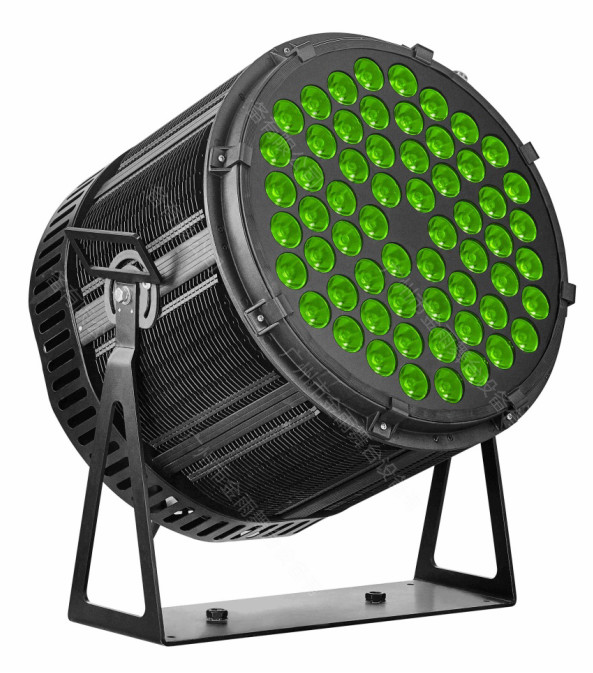

產品效果示意圖
|
顯示面板按鍵功能說明： |
||||
|
功能說明 |
功能描述 |
|
||
|
功能選擇 |
DMX控臺/選色/漸變/脈變/跳變/聲控/手動調光 |
|
||
|
向上選擇 |
增加數值 |
|
||
|
向下選擇 |
減少數值 |
|
||
|
確定鍵 |
所有設置值按此鍵后保存，下次開機為當前界面功能 |
|
||
|
顯示面板功能 |
||||
|
A001～A512 |
DMX控臺模式1，通過上下鍵加減地址碼數值 |
|||
|
d001～d512 |
DMX控臺模式2，通過上下鍵加減地址碼數值 |
|||
|
r000～r255 |
手動調光R，通過上下鍵改變紅光亮度，數值越大越亮 |
|||
|
G000～G255 |
手動調光G，通過上下鍵改變綠光亮度，數值越大越亮 |
|||
|
b000～b255 |
手動調光B，通過上下鍵改變藍光亮度，數值越大越亮 |
|||
|
u000～u255 |
手動調光W，通過上下鍵改變藍光亮度，數值越大越亮 |
|||
|
FH01～FH99 |
頻閃，通過上下鍵改變速度快慢，數值越大越快 |
|||
|
CL01～CL15 |
選色，通過上下鍵選擇不同顏色組合 |
|||
|
CC01～CC16 |
跳變，通過上下鍵改變速度快慢，數值越大越快 |
|||
|
DE01～dE16 |
漸變，通過上下鍵改變速度快慢，數值越大越快 |
|||
|
CP01～CP16 |
脈變，通過上下鍵改變速度快慢，數值越大越快 |
|||
|
SU01～SU02 |
聲控，通過上下鍵選擇模式，SU01聲控頻閃，SU02聲控跳變 |
|||
|
A001通道表 |
||||
|
通道值 |
功能描述 |
|
||
|
0-255 |
總調光 |
|
||
|
0 |
無頻閃 |
|
||
|
1-255 |
頻閃（由慢到快），數值越大速度越快 |
|
||
|
0 |
調光模式（無自走效果） |
|
||
|
1-62 |
選色（顏色由CH4控制） |
|
||
|
63-124 |
跳變（速度由CH4控制） |
|
||
|
125-186 |
漸變（速度由CH4控制） |
|
||
|
187-249 |
脈變（速度由CH4控制） |
|
||
|
250-255 |
聲控（模式由CH4控制） |
|
||
|
0-255 |
選色/變色速度（數值越大速度越快）/聲控模式1模式2選擇 |
|
||
|
0 |
紅光關閉 |
|
||
|
1-255 |
紅光線性調節亮度（由暗到亮） |
|
||
|
0 |
綠光關閉 |
|
||
|
1-255 |
綠光線性調節亮度（由暗到亮） |
|
||
|
0 |
藍光關閉 |
|
||
|
1-255 |
藍光線性調節亮度（由暗到亮） |
|
||
|
0 |
白光關閉 |
|
||
|
1-255 |
白光線性調節亮度（由暗到亮） |
|
||
|
收到DMX信號時，數碼管第一位小數點會閃爍，否則沒有收到。 |
||||
|
|
||||
|
d001通道表 |
||||
|
通道值 |
功能描述 |
|
||
|
0-255 |
總調光 |
|
||
|
0 |
紅光關閉 |
|
||
|
1-255 |
紅光線性調節亮度（由暗到亮） |
|
||
|
0 |
綠光關閉 |
|
||
|
1-255 |
綠光線性調節亮度（由暗到亮） |
|
||
|
0 |
藍光關閉 |
|
||
|
1-255 |
藍光線性調節亮度（由暗到亮） |
|
||
|
0 |
白光關閉 |
|
||
|
1-255 |
白光線性調節亮度（由暗到亮） |
|
||
|
0 |
無頻閃 |
|
||
|
1-255 |
頻閃（由慢到快），數值越大速度越快 |
|
||
|
0 |
調光模式（無自走效果） |
|
||
|
1-62 |
選色（顏色由CH8控制） |
|
||
|
63-124 |
跳變（速度由CH8控制） |
|
||
|
125-186 |
漸變（速度由CH8控制） |
|
||
|
187-249 |
脈變（速度由CH8控制） |
|
||
|
250-255 |
聲控（模式由CH8控制） |
|
||
|
0-255 |
選色/變色速度（數值越大速度越快）/聲控模式1模式2選擇 |
|
||
|
收到DMX信號時，數碼管第一位小數點會閃爍，否則沒有收到。 |
||||
|
主從機設定: |
||||
|
2臺或2臺以上相同的燈具用3芯信號線連接，設任何一臺為主機[選色/漸變/脈變/跳變/聲控/手動調光]，其它燈具都設為A001或者d001 |
||||
